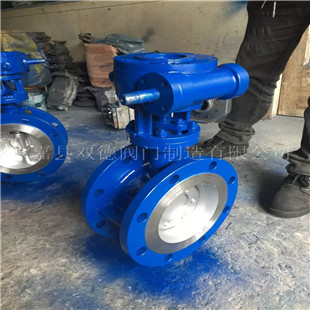

法兰式金属硬密封蝶阀

法兰式金属硬密封蝶阀
  • 所属类别:金属硬密封蝶阀
  • 产品型号:d343h10c
  • 产品报价:面议
  • 产品产地:
  • 联系电话:0577-67985631
  • 公司传真:0577-67913791
  • 在 线 QQ: 点击这里给我发消息

法兰式金属硬密封蝶阀是一个圆盘蝶板,在阀体内绕其自身的轴线旋转从而达到启闭或调节的阀门,蝶阀全开到全关通常是90°。 启闭迅速,流体阻力小,可以经常操作。 结构简单、体积小、重量轻。 可以运送泥浆在管路中积存液体最小。 调节性能可在0~90°灵敏调节。

法兰式金属硬密封蝶阀特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、阀体不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。



法兰式金属硬密封蝶阀采用标准



制造标准

JB/T 8527-97

法兰标准

GB9113-2000

结构长度标准

GB12221-89

检验标准

GB/T 13927-92



法兰式金属硬密封蝶阀主要技术参数



公称通经DN(mm)

50~2000

公称压力PN(MPa)

0.6

1.0

1.6

2.5

密封试验(MPa)

0.66

1.1

1.76

2.75

强度试验(MPa)

0.9

1.5

2.4

3.75

适用温度

碳钢:-29℃~425℃ 不锈钢:-40℃~650℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

 法兰蝶阀
