电动蝶阀选型

电动蝶阀选型

电动蝶阀有开关型和调节型两种,采用一体化结构,接入220VAC,或380V电源即可控制运转,也可加入控制模块,输入控制信号(4-20mADC1-5VDC)进行调节控制。阀V4系列电动蝶阀适用于暖通与制冷行业,同时亦可用于工业领域、一般服务领域与水处理。电动蝶阀,有开关型和防爆型,室内型和户外型。工作电源通常有:AC220VAC380V等。输入信号:4~20mA 0~10v等弱电信号。由调节型电动执行机构和阀杆连接调试好以后;以电能作为驱动力来驱动硬密封蝶阀阀板,作0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来精确控制阀门开度,从而达到流量、温度、压力等不同工艺参数的调节和控制。 广泛应用于食品、环保、轻工、石油、化工、水处理、市政工程、造纸、电力、水处理等行业的工业过程自动控制系统中。电动蝶阀有对夹式电动蝶阀和法兰式电动蝶阀两种。对夹式电动蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式电动蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。

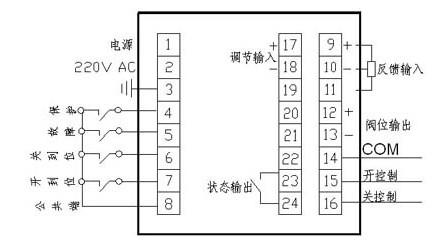

电动蝶阀线图

电动蝶阀特点:

1.在高温高压工况下,仍具有稳定的密封性能.它的特殊密封系统可保证从超低温至超高温各温度范围都具有较高的密封性能

2.三维偏心密封系统加之人优化的设计,使阀门开启阻力小.蝶板密封面为一向上凸起的锥形,开启时蝶板圆周面上的各点同时完成脱离密封圈,固体物不易在密封面上堆积.阀门关闭过程通过密封圈的弹性受压来完成,

3.蝶板与密封圈之间不存在相卡现象.

4.阀门的密封性能不受温度变化的影响.

5.阀杆轴径密封采用石墨压制成形密封圈.综上所述确保了零泄漏,金属密封加上在火灾前,,后均为零泄漏,故是本质火灾安全型.
