法兰衬氟蝶阀

所属类别：衬四氟蝶阀
产品型号：D341F4-10
发布时间：2013-11-12
浏览次数：3055
联系电话：0577-67983731
在线 QQ：

法兰衬氟蝶阀概述

D341F4-10 型蜗杆传动衬氟蝶阀适用于各种不同类型工业管道中液体和气体（包括蒸汽）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

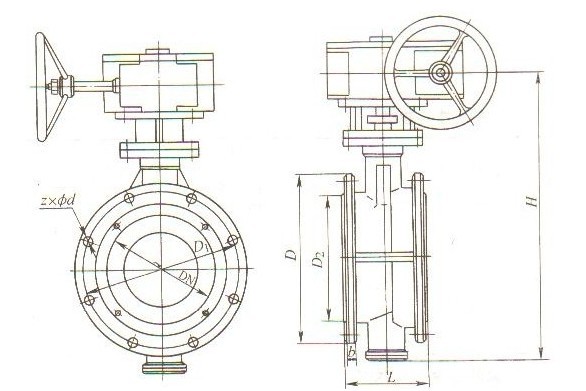

法兰衬氟蝶阀结构图

法兰衬氟蝶阀主要外形和连接尺寸

DN （mm）	NPS (inch)		L		D		D1		D2		F		B		N-?D	W		D0			H	WT(kg)
			PN0.6MPa
40	1 1/2		106		130		100		80		3		16		4-?14		160				140			10
50	2		108		140		110		90		3		16		4-?14		200				160			12
65	2 1/2		112		160		130		110		3		16		4-?14		250				160			13
80	3		114		185		150		125		3		18		4-?18		250				170			14
100	4		127		205		170		145		3		18		4-?18		300				180			16
125	5		140		235		200		175		3		20		8-?18		300				275			18
150	6		140		260		225		200		3		20		8-?18				200		295			38
200	8		152		315		280		255		3		22		8-?18				200		320			74
250	10		250		370		335		310		3		24		12-?18				240		385			105
300	12		270		435		375		362		4		24		12-?23				240		390			142
350	14		290		485		445		412		4		26		12-?23				240		460			179
400	16		310		535		495		462		4		28		16-?23				280		510			220
450	18		330		590		550		518		4		28		16-?23				280		540			268
500	20		350		640		600		568		4		30		16-?23				320		570			378
600	24		390		755		705		670		5		30		20-?25				320		660			608
700	28		430		860		810		775		5		32		24-?25				360		710			1050
800	32		470		975		920		880		5		34		24-?30				360		780			1320
900	36		510		1075		1020		980		5		36		24-?30				380		885			1795
1000	40		550		1175		1120		1080		5		36		28-?30				400		990
PN1.0MPa
40	1 1/2	106		145		110		85		3		18		4-?18			160			140			10
50	2	108		160		125		100		3		20		4-?18			200			160			12
65	2 1/2	112		180		145		120		3		20		4-?18			250			165			14
80	3	114		195		160		135		3		22		4-?18			250			170			16
100	4	127		215		180		155		3		22		8-?18			300			180			18
125	5	140		245		210		185		3		24		8-?18			300			275			20
150	6	140		280		240		210		3		24		8-?23					200	295			38
200	8	152		335		295		265		3		26		8-?23					200	320			74
250	10	250		390		350		320		3		28		12-?23					240	385			105
300	12	270		440		400		368		4		28		12-?23					240	390			142
350	14	290		500		460		428		4		30		16-?23					240	460			179
400	16	310		565		515		482		4		32		16-?25					280	510			220
450	18	330		615		565		532		4		32		20-?25					280	540			268
500	20	350		380		620		585		4		34		20-?25					320	570			378
600	24	390		780		725		685		5		36		20-?30					320	660			608
700	28	430		895		840		800		5		40		20-?30					360	710			1050
800	32	470		1010		950		905		5		44		24-?34					360	780			1320
900	36	510		1110		1050		1005		5		46		28-?34					380	885			1795
1000	40	550		1220		1160		1115		5		50		28-?34					400	990			1900
