电动软密封通风蝶阀

所属类别：软密封蝶阀
产品型号：d941x
发布时间：2013-11-19
浏览次数：1871
联系电话：0577-67983731
在线 QQ：

电动软密封通风蝶阀产品型号解析：
阀门类型代号：“D”表示蝶阀
传动形式代号：“6”表示气动
连接形式代号：“4”表示法兰式连接
传动形式代号：“1”表示单偏心中线结构
密封面材料代号：“W”表示本体材料金属硬密封

电动软密封通风蝶阀具体型号有：
D641W-0.5，D641W-2.5，D641W-1.0，D641W-1，D641W-6
D641W-0.5C，D641W-2.5C，D641W-1.0C，D641W-1C，D641W-6C
D641W-0.5P，D641W-2.5P，D641W-1.0P，D641W-1P，D641W-6P

电动软密封通风蝶阀用途：
本通风蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤650℃公称压力为0.6Mpa的管道上，用以连通、启闭或调节介质量。

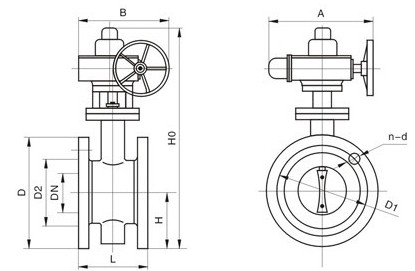

电动软密封通风蝶阀主要外形和连接尺寸 d941x蝶阀

公称通径	主要外形尺寸和连接尺寸
公称通径	L	D1	D	Z-d	H	H0	A	B
50	108	110	140	4-14	70	215	270	65
65	112	130	160	4-14	80	235	270	65
80	124	150	190	4-18	95	263	270	65
100	127	170	210	4-18	105	283	270	65
125	140	200	240	8-18	120	313	310	65
150	140	225	265	8-18	132.5	338	310	65
200	152	280	320	8-18	160	493	365	90
250	165	335	375	12-18	187.5	550	365	90
300	178	395	440	12-22	220	615	365	90
350	190	445	490	12-22	245	678	365	90
400	216	495	540	16-22	270	727	365	90
450	222	550	595	16-22	297.5	782	365	90

电动软密封通风蝶阀的安装

1.安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。

2.阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243要求。
