电动对夹软密封蝶阀
- 所属类别：软密封蝶阀
- 产品型号：d971x
- 发布时间：2013-11-19
- 浏览次数：1893
- 联系电话：0577-67983731
- 在 线 QQ：
电动对夹软密封蝶阀
阀门材料：
铸铁、碳钢、不锈钢
密封材料：
天然橡胶(NR)-20～+85℃
乙丙橡胶(EPDM)-40～+125℃
丁腈橡胶(NBR)-20～+82℃
硅橡胶(SI)-70～+150℃
氟橡胶(FPM)-23～+150℃
氟丁橡胶(CR)0～+80℃
丁基橡胶(IIR)-40～+100℃
聚四氟乙烯塑料(PTFE)+10～+150℃
法兰连接尺寸： GB4216-84，GB9115-88
结构长度： GB2221-89；
压力试验： GB?T13927-92；
适用介质：我公司电动软密封蝶阀广泛适用于 淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等。
电动对夹软密封蝶阀电动执行机构技术参数
|
ODL系列电动执行机构技术参数 |
阀 体 参 数 |
||
|
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN50～500mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.0、1.6MPa |
|
任选功能 |
开关型、触点型、开度信号、智能型 |
阀轴材质 |
碳钢、304/316/316L不锈钢 |
|
动作范围 |
0～90°±5° |
阀体材质 |
球墨铸铁、 碳钢、不锈钢 |
|
动作时间 |
15秒/30秒/60秒 |
阀板材质 |
球墨铸铁、304/316/316L不锈钢 、尼龙 |
|
环境温度 |
-30°～60° |
阀座密封 |
EPDM、NBR、耐磨橡胶 |
|
手动操作 |
附带手柄操作 |
结构形式 |
中线型 、无销型 |
|
限 位 |
电气、机械二重限位 |
温度 |
EPDM≤80℃、NBR≤68℃ |
|
防护等级 |
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
适用介质 |
水、空气、天然气 |
|
输入信号 |
0-10，1-5VDC/4-20mA(智能型) |
特点 |
用途广、整体造价低、流量大、流阻小 |

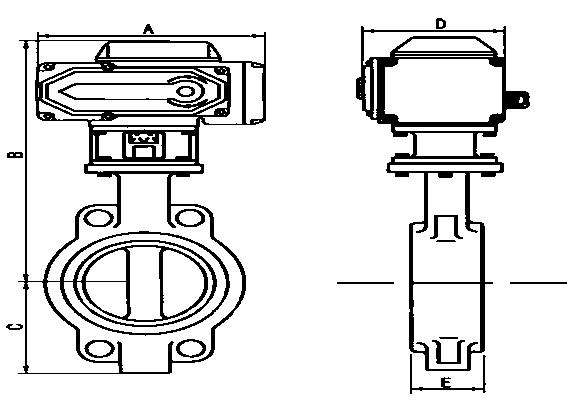

电动对夹软密封蝶阀结构图
电动对夹软密封蝶阀外形尺寸
|
公称通径DN |
A |
B |
C |
D |
E |
额定功率 |
额定电流 |
|
压力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
|
|
|
40 |
155 |
349 |
57 |
104 |
32 |
15W |
0.2A |
|
50 |
155 |
353 |
62 |
104 |
43 |
15W |
0.2A |
|
65 |
155 |
362 |
70 |
104 |
46 |
15W |
0.2A |
|
80 |
155 |
368 |
89 |
104 |
46 |
15W |
0.2A |
|
100 |
208 |
392 |
106 |
115 |
52 |
25W |
0.5A |
|
125 |
208 |
407 |
120 |
115 |
56 |
25W |
0.5A |
|
150 |
208 |
446 |
132 |
115 |
56 |
25W |
0.5A |
|
200 |
256 |
489 |
164 |
127 |
60 |
50W |
0.8A |
|
250 |
256 |
514 |
200 |
127 |
68 |
50W |
0.8A |
|
300 |
256 |
568 |
238 |
127 |
78 |
90W |
1.0A |
|
350 |
288 |
629 |
280 |
164 |
78 |
120W |
1.2A |
|
400 |
288 |
662 |
302 |
164 |
102 |
120W |
1.2A |
|
450 |
288 |
693 |
335 |
164 |
114 |
150W |
1.2A |
|
500 |
288 |
729 |
360 |
164 |
127 |
150W |
1.2A |
