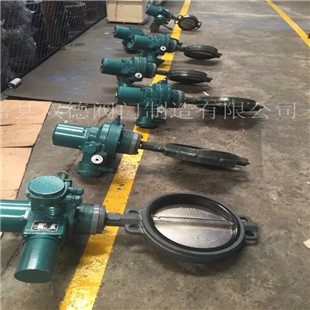

对夹式电动软密封蝶阀

对夹式电动软密封蝶阀
  • 所属类别:电动蝶阀
  • 产品型号:d971x-10
  • 发布时间:2013-12-12
  • 浏览次数:1741
  • 联系电话:0577-67983731
  • 在 线 QQ: 点击这里给我发消息

对夹式电动软密封蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。如果要求对夹式电动软密封蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。

对夹式电动软密封蝶阀的优点

1、电动蝶阀启闭方便迅速、省力、流体阻力小,可以经常操作。

2、电动蝶阀结构简单,体积小,重量轻。

3、电动蝶阀可以运送泥浆,在管道口积存液体最少。

4、电动蝶阀低压下,可以实现良好的密封。

5、电动蝶阀调节性能好。



d971x-10性能参数



公称通径

DN(mm)

20-2000

公称压力

PN(mpa)

0.6

1.0

1.6

试验压力Ps(Mpa)

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

1.0

1.6

适用介质

空气、水、污水、蒸气、煤气、油品等



对夹式电动软密封蝶阀主要零部件材料



零件名称

材料

阀体

球墨铸钢铸钢合金钢不锈钢不锈钢及特殊材料

蝶板

灰铸铁球墨铸钢铸钢

密封圈

各种橡胶聚四氟

阀杆

2Cr13 不锈钢

填料

O型圈柔性石墨



对夹式电动软密封蝶阀密封材料选用和适用温度电动蝶阀D971X



材料品种

氯丁橡胶

丁腈橡胶

乙丙橡胶

聚四氯乙烯

硅橡胶

氟橡胶

代号

X或orj

XA或or JA

Xb或or JB

XC、JC或orF

XD或or JD

XE或or JE

耐最高温度

82℃

93℃

150℃

232℃

250℃

204℃

耐最低温度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

适用工作温度

≤65℃

≤80℃

≤120℃

≤200℃

≤200℃

≤180℃



d971x-10电动蝶阀电动执行机构技术参数和性能



ODL系列电动执行机构技术参数

阀   体   参   数

电源

AC110、220、380V/DC24、220V

公称通径

DN50~500mm

输出力矩

50N·M~2000N·M

公称压力

PN1.0、1.6MPa

任选功能

开关型、触点型、开度信号、智能型

阀轴材质

碳钢、304/316/316L不锈钢

动作范围

0~90°±5°

阀体材质

球墨铸铁、 碳钢、不锈钢

动作时间

15秒/30秒/60秒

阀板材质

球墨铸铁、304/316/316L不锈钢 、尼龙

环境温度

-30°~60°

阀座密封

EPDM、NBR、耐磨橡胶

手动操作

附带手柄操作

结构形式

中线型 、无销型

限   位

电气、机械二重限位

温度

EPDM≤80℃、NBR≤68℃

防护等级

IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)

适用介质

水、空气、天然气

输入信号

0-10,1-5VDC/4-20mA(智能型)

特点

用途广、整体造价低、流量大、流阻小



对夹式电动软密封蝶阀外形尺寸

 电动蝶阀d971x

公称通径DN

A

B

C

D

E

额定功率

额定电流

压力

1.0/1.6

1.0/1.6

1.0/1.6

1.0/1.6

1.0/1.6





40

155

349

57

104

32

15W

0.2A

50

155

353

62

104

43

15W

0.2A

65

155

362

70

104

46

15W

0.2A

80

155

368

89

104

46

15W

0.2A

100

208

392

106

115

52

25W

0.5A

125

208

407

120

115

56

25W

0.5A

150

208

446

132

115

56

25W

0.5A

200

256

489

164

127

60

50W

0.8A

250

256

514

200

127

68

50W

0.8A

300

256

568

238

127

78

90W

1.0A

350

288

629

280

164

78

120W

1.2A

400

288

662

302

164

102

120W

1.2A

450

288

693

335

164

114

150W

1.2A

500

288

729

360

164

127

150W

1.2A
