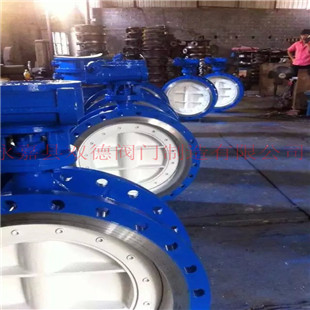

硬密封法兰蝶阀
- 所属类别：法兰蝶阀
- 产品型号：d343h16c
- 发布时间：2013-12-14
- 浏览次数：2067
- 联系电话：0577-67983731
- 在 线 QQ：
硬密封法兰蝶阀D343H作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，双德D343H三偏心多层次蝶阀是我国现阶段最先进的蝶阀品种。
硬密封法兰蝶阀特点
1、蝶板密封为硬软多层，具有硬软密封双重密封优点，无论在低温还是在高温工况下，具有优良的密封性能。
2、采用三偏心结构，阀座与蝶板几乎无摩擦，具有越关越紧的密封性能，达到零的泄漏。
3、启闭力矩小、操作灵活、活力节能，使用寿命长。
4、耐高温、耐高压、耐腐蚀适用范围广。
5、新一代三偏心私服密封蝶阀兼具了三偏心密封结构与软密封的优点，密封性能可靠，适用范围广，使用寿命更长。
硬密封法兰蝶阀标准
|
设计规范 |
GB/T 12238 |
|
结构长度 |
GB/T 12221 |
|
法兰连接 |
GB/T 9113 |
|
试验与检验 |
GB/T 13927 |
|
产品标识 |
GB/T 12220 |
d343h10c硬密封法兰蝶阀主要零部件材料
|
零件名称 |
材料 |
|
阀体 |
WCB、合金钢、不锈钢、QT450-10 |
|
蝶板 |
WCB、合金钢、不锈钢、QT450-10 |
|
阀轴 |
2Cr13不锈钢、合金钢 |
|
密封圈 |
不锈钢圈 |
|
填料 |
柔性石墨 |
性能参数
|
型号 |
D343H-10 |
D343H-10P |
D343H-10R |
|
|
工作压力（MPa） |
1.0~4.0 |
|||
|
适用温度（℃） |
≤425 |
≤200 |
||
|
适用介质 |
水、油或非腐蚀性介质 |
硝酸类介质 |
醋酸类介质 |
|
|
材料 |
阀体、蝶板 |
WCB |
CF8/304 |
CF3M/316L |
|
阀杆 |
2Cr13 |
304 |
316L |
|
|
阀体密封面 |
堆焊 507 |
－ |
－ |
|
|
蝶板密封面 |
304＋柔性石墨 |
304＋PTFE |
304＋PTFE |
|
|
填料 |
柔性石墨 |
PTFE |
PTFE |
|
欢迎您访问我们的网站，蝶阀报价及技术咨询请访问我们的网站或来电来函，我们将竭诚为您提供更优质的服务，您的满意是双德人永恒的追求！
