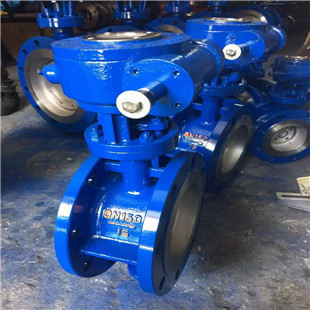

三偏心多层次金属硬密封法兰蝶阀

三偏心多层次金属硬密封法兰蝶阀
  • 所属类别:手动蝶阀
  • 产品型号:d343h
  • 发布时间:2013-12-14
  • 浏览次数:3547
  • 联系电话:0577-67983731
  • 在 线 QQ: 点击这里给我发消息

D343H三偏心多层次金属硬密封法兰蝶阀主要技术参数:

公称通径 DN(100-3000)

公称压力:0.6 1.0 1.62.5

试验压力:分为壳体强度试验(0.91.52.43.75),

密封试验0.661.11.762.75),

气密性试验(0.60.60.60.6);

适用介质;水、蒸汽、油品、酸类腐蚀性介质等及粉尘颗粒物等;

驱动形式;手柄、涡轮、电动、气动;

三偏心多层次金属硬密封法兰蝶阀主要零部件材料



零件名称

材料

阀体

WCB、合金钢、不锈钢、QT450-10

蝶板

WCB、合金钢、不锈钢、QT450-10

阀轴

2Cr13不锈钢、合金钢

密封圈

不锈钢圈

填料

柔性石墨

三偏心多层次金属硬密封法兰蝶阀采用标准



制造标准

JB/T 8527-97

法兰标准

GB9113-2000

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

D343H-2.5C/6C/10C三偏心多层次金属硬密封法兰蝶阀连接尺寸  (mm)

 手动硬密封蝶阀

通径

主要尺寸

O.25MPa

0.6MPa

1.OM Pa

mm

inch

L

H

H 1

D

D 1

Z-φd

b×f

D

D1

Z-φd

b×f

D

D1

Z-φ d

b×f

50

2

108

75

200

140

11O

4-φ14

16×3

140

110

4-φ14

16×3

165

125

4-φ18

20×3

65

21/2

112

93

210

160

130

4-φ14

16×3

160

130

4-φ14

16×3

185

145

4-φ18

20×3

80

3

114

98

226

190

150

4-φ18

18×3

190

150

4-φ18

18×3

200

160

8-φ18

20×3

100

4

127

130

250

210

170

4-φ18

18×3

210

170

4-φ18

18×3

220

180

8-φ18

22×3

125

5

140

165

295

240

200

8-φ18

20×3

240

200

8-φ18

20×3

250

210

8-φ18

22×3

150

6

140

175

315

260

225

8-φ18

20×3

265

225

8-φ18

20×3

285

240

8-φ22

24×3

200

8

152

220

380

320

280

8-φ18

22×3

320

280

8-φ18

22×3

340

295

8-φ22

24×3

250

10

165

250

405

375

335

12-φ18

24×3

375

335

12-φ18

24×3

395

350

12-φ22

26×3

300

12

178

300

480

440

395

12-φ22

24×4

440

395

12-φ22

24×4

445

400

12-φ22

26×4

350

14

190

330

545

490

445

12-φ22

24×4

490

445

12-φ22

24×4

505

460

16-φ22

26×4

400

16

216

360

550

540

495

16-φ22

24×4

540

495

16-φ22

24×4

565

515

16-φ26

26×4

450

18

222

380

620

595

550

16-φ22

24×4

595

550

16-φ22

24×4

615

565

20-φ26

28×4

500

20

229

410

680

645

600

20-φ22

26×4

645

600

20-φ22

26×4

670

620

20-φ26

28×4

600

24

267

460

750

755

705

20-φ26

26×5

755

705

20-φ26

26×5

780

725

20-φ30

30×4

700

28

292

530

820

860

810

24-φ26

26×5

860

810

24-φ26

26×5

895

840

24-φ30

30×5

800

32

318

610

91O

975

920

24-φ30

26×5

975

920

24-φ30

26×5

1015

950

24-φ33

32×5

900

36

330

640

930

1075

1020

24-φ30

26×5

1075

1020

24-φ30

26×5

1115

1050

28-φ33

34×5

1000

40

410

720

980

1175

1120

28-φ30

26×5

1175

1120

28-φ30

26×5

1230

1160

28-φ36

34×5

1200

48

470

820

1220

1375

1320

32-φ30

26×5

1405

1340

32-φ33

28×5

1455

1380

32-φ39

38×5

1400

56

530

930

1310

1575

1520

36-φ30

26×5

1630

1560

36-φ36

32×5

1675

1590

36-φ42

42×5

1600

64

600

80

1460









1830

1760

40-φ36



1915

1820

40-φ48

62×5

1800

72

670

1090

1560









2045

1970

44-φ39



2115

2020

44-φ48



2000

80

760

1190

1670









2265

2 1 80

48-φ42



2325

2230

48-φ48
