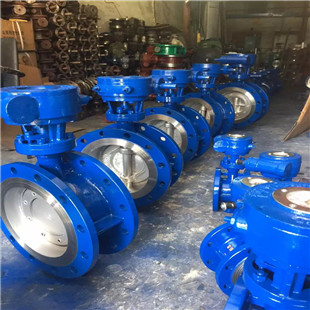

金属密封法兰蝶阀

所属类别：法兰蝶阀
产品型号：d343h10c
发布时间：2013-12-14
浏览次数：2050
联系电话：0577-67983731
在线 QQ：

金属密封法兰蝶阀主要零部件材料：阀体；碳钢、不锈钢、铬钢、合金钢；蝶板；碳钢、不锈钢、铬钢、合金钢。密封圈；316不锈钢+柔性石墨、聚四氟乙烯；阀杆；45#、2Cr13、不锈钢、铬钼钢；填料；柔性石墨、聚四氟乙烯。被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用

金属密封法兰蝶阀主要技术参数

公称通经DN（mm)	50～2000
公称压力PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

金属密封法兰蝶阀主要尺寸参数

三偏心阀门

公称通径DN	L mm	D mm	D1 mm	n-d（mm）		H1 mm	H2 mm	质量
公称通径DN	L mm	D mm	D1 mm	PN1.6	PN1.6	H1 mm	H2 mm	质量
50	108	165	125	4-18	4-18	91	120	8
65	112	185	145	4-18	4-18	104	140	11.5
80	114	200	160	8-18	8-18	107	150	12.5
100	127	220	180	8-18	8-18	135	165	23
125	140	250	210	8-18	8-18	129	190	40.5
150	140	285	240	8-22	8-22	131	205	46.5
200	152	340	295	8-22	12-22	177	2550	61
250	165	395	350	12-22	12-26	206	270	73.5
300	178	445	400	12-22	12-26	220	320	103
350	190	505	460	16-22	16-26	264	358	120
400	216	565	515	16-26	16-30	298	400	217
450	222	615	565	16-26		327	420	242
500	229	671	620	20-26		352	480	279
600	267	780	725	20-30		446	560	396
700	292	895	840	24-30		486	610	596

欢迎您访问我们的网站，金属密封法兰蝶阀报价及技术咨询请访问我们的网站或来电来函，我们将竭诚为您提供更优质的服务，您的满意是双德人永恒的追求！
