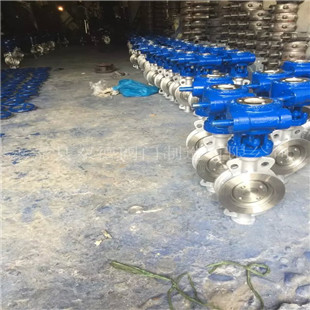

不锈钢对夹式硬密封蝶阀

不锈钢对夹式硬密封蝶阀
  • 所属类别:对夹式蝶阀
  • 产品型号:d373w16p
  • 发布时间:2013-12-15
  • 浏览次数:3093
  • 联系电话:0577-67983731
  • 在 线 QQ: 点击这里给我发消息

不锈钢对夹式硬密封蝶阀开启力矩小,灵活方便,省力节能。2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。3、耐高压、耐腐蚀、耐磨损、使用寿命长等。本系列蝶阀从0°~90°开启时,蝶板的密封面会在开启的瞬间立即脱离阀座密封面,在其90°~0°关闭时的瞬间,其蝶板密封面才会接触并压紧阀座密封面。D373H-16C 拆开来解释就是 D代表蝶阀 3代表涡轮头  7代表对夹连接  3代表三偏心 H代表硬质合金密封  16代表压力16公斤  C代表阀体铸钢 。



不锈钢对夹式硬密封蝶阀采用标准

设计标准 :GB/T12238-1989;JB/T8527-1997

法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000GB/T9115.1-2000;GB/T9115.2-2000

结构长度:GB/T12221-1989

压力试验:GB/T13927-1992;JB/T9092-1999



不锈钢对夹式硬密封蝶阀主要技术参数



公称通径

DN(mm)

50~2000

50~500

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

4.0

试验压力

强度试验

0.9

1.5

2.4

3.75

6.0



密封试验

0.66

1.1

1.76

2.75

4.4



气密封试验

0.6

0.6

0.6

0.6

0.6

适用温度

碳钢:-29℃~425℃ 不锈钢-40℃~600℃

适用介质

空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等

驱动形式

蜗杆蜗轮传动、气传动、电传动



不锈钢对夹式硬密封蝶阀主要零件的材质

d373h16c



零件名称

材料

阀体

铸铁、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

不锈钢与耐高温石棉板组合成多层次

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

轴承

奥氏体不锈钢、304氮化

填料

柔性石墨
