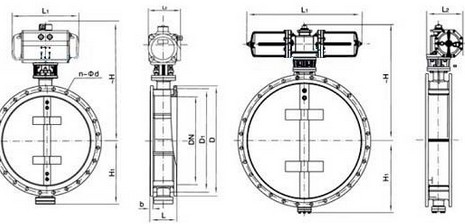

d641w-dn1000气动通风蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响。
d641w-dn1000气动通风蝶阀阀座密封圈由软性T形密封环两侧多层不锈钢片组成。阀板与阀座的密封面为斜圆锥结构,在阀板斜圆锥表面堆焊耐温、耐蚀合金材料;固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形,解决了阀门在双向互换的介质输送过程中存在的密封问题。
d641w-dn1000气动通风蝶阀性能
公称通径 |
DN |
50~2000 |
||
公称压力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
试验压力 |
强度试验 |
0.075 |
0.375 |
0.9 |
密封试验 |
≤1.5%泄漏量 |
|||
适用介质 |
煤气、含尘气体、烟道气等 |
|||
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动 |
d641w-dn1000气动通风蝶阀主要零件的材质
零件名称 |
材料 |
阀体 |
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
蝶板 |
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
阀座密封圈 |
与阀体相同 |
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
填料 |
氟塑料、柔性石墨 |
d641w-dn1000气动通风蝶阀密封材料选用和适用温度
材料品种 |
碳素钢 |
低温碳钢 |
合金钢 |
奥氏体不锈钢 |
铬钼钒钢 |
|
代号 |
WCB |
LCB |
WC6或WC9 |
C5或以C12 |
铬Cr-18型type304、316 |
12CrMoV |
耐最高温度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
耐最低温度 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
适用工作温度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
d641w-dn1000气动通风蝶阀在使用过程中仍然存在以下几个问题:
1、由于多层软硬叠式密封圈固定在阀板上,当阀板常开状态时介质对其密封面形成正面冲刷,金属片夹层中的软密封带受冲刷后,直接影响密封性能。
2、受结构条件的限制该结构不适应做通径DN200以下阀门,原因是阀板整体结构太厚,流阻大。
3、因衬胶蝶阀的原理,阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时,介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时,密封开始泄漏。
欢迎您访问我们的网站,d641w-dn1000气动通风蝶阀报价及技术咨询请访问我们的网站或来电来函,我们将竭诚为您提供更优质的服务,您的满意是双德人永恒的追求!
