燃气管道阀门

所属类别：通风蝶阀
产品型号：d941w
发布时间：2013-12-18
浏览次数：3440
联系电话：0577-67983731
在线 QQ：

燃气管道阀门电动阀简单地说就是用电动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分，上半部分为电动执行器，下半部分为阀门。双德阀门公司生产的D941W燃气管道阀门由角行程电动执行机构和蝶阀组成，它与电动单元组合仪表配合使用。双德电动通风蝶阀具有结构简单、口径大、重量轻、操作方便等优点。电动通风蝶阀广泛应用于冶金、电站石油、化工等部门。适用于工业、冶金、烟气除尘、环保等管道作通风调节介质流量之用。

燃气管道阀门——电动阀门动作力距比普通阀门大，电动阀门开关动作速度可以调整，结构简单，易维护，动作过程中因气体本身的缓冲特性，不易因卡住而损坏，但必须有气源，且其控制系统也比电动阀门复杂。本类阀门在管道中一般应当水平安装。气动阀门响应灵敏，安全可靠，很多对控制要求高的厂专为气动仪表控制元件设置压缩空气站。电动的就是要电。并能控制其流量的装置。

燃气管道阀门主要技术参数

公称通径	DN	50～2000
公称压力	PN(MPa)	0.05	0.25	0.6
试验压力	强度试验	0.075	0.375	0.9
试验压力	密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等
驱动形式	气传动、电传动

燃气管道阀门零件的材质

零件名称	材料
阀体	铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
阀座密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

燃气管道阀门

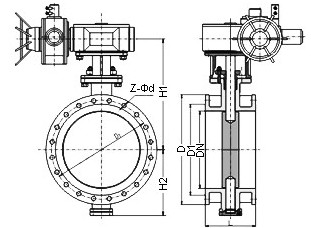

D 94 1 W - 0.5、2.5、6 C.P.R.V系列燃气管道阀门连接尺寸

公称通径DN		结构长度 (标准值)	外型尺寸(参考值)				连接尺寸(标准值)						参考重量
公称通径DN		结构长度 (标准值)	外型尺寸(参考值)				0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	n-d	D	D1	n-d
50	2	108	70	418	250	225	140	110	4-14	140	110	4-14	42
65	21/2	112	80	438	250	225	160	130	4-14	160	130	4-14	53
80	3	114	95	466	250	225	190	150	4-18	190	150	4-18	62
100	4	127	105	486	250	225	210	170	4-18	210	170	4-18	81
125	5	140	120	516	325	245	240	200	8-18	240	200	8-18	90
150	6	140	132	541	325	245	265	225	8-18	265	225	8-18	100
200	8	152	160	779	325	245	320	280	8-18	320	280	8-18	110
250	10	165	187	836	363	313	375	335	12-18	375	335	12-18	145
300	12	178	220	901	363	313	440	395	12-22	440	395	12-22	160
350	14	190	245	954	363	313	490	445	12-22	490	445	12-22	215
400	16	216	270	1003	363	313	540	495	16-22	540	495	16-22	230
450	18	222	297	1058	465	439	595	550	16-22	595	550	16-22	250
500	20	229	322	1111	546	556	645	600	20-22	645	600	20-22	260
600	24	267	377	1233	546	556	755	705	20-26	755	705	20-26	370
700	28	292	430	1338	546	556	860	810	24-26	860	810	24-26	400
800	32	318	487	1452	546	556	975	920	24-30	975	920	24-30	560
900	36	330	537	1588	632	706	1075	1020	24-30	1075	1020	24-30	580
1000	40	410	587	1689	632	706	1175	1120	28-30	1175	1120	28-30	660
1200	48	470	687	1938	632	706	1375	1320	32-30	1405	1340	32-33	950
1400	56	530	760	2670	790	1338	1575	1520	36-30	1630	1560	36-36	1280
1600	64	600	895	2810	868	1476	1790	1730	40-30	1830	1760	40-36	1510
1800	72	670	995	3020	868	1476	1990	1930	44-30	2045	1970	44-39	2500
2000	80	760	1095	3220	965	1600	2190	2130	48-30	2265	2180	48-42	2900

欢迎您访问我们的网站，燃气管道阀门报价及技术咨询请访问我们的网站或来电来函，我们将竭诚为您提供更优质的服务，您的满意，是双德人永恒的追求！
