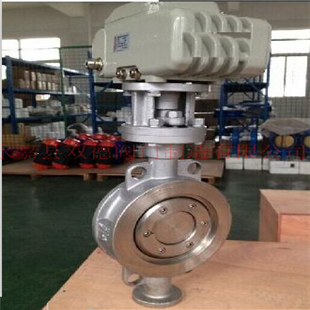

不锈钢气动蝶阀

不锈钢气动蝶阀
  • 所属类别:不锈钢气动蝶阀
  • 产品型号:d643h
  • 发布时间:2013-12-19
  • 浏览次数:4264
  • 联系电话:0577-67983731
  • 在 线 QQ: 点击这里给我发消息

不锈钢气动蝶阀阀座采用硬密封兼容的多层次结构,加工精湛,工艺先进。气动金属密封蝶阀与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,可实现对压力、流量、温度、液位等参数的调节。气动硬密封蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成,结构简单、体积小、重量轻,所以气动金属密封蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。



不锈钢气动蝶阀标准



设计标准

GB/T12238-1989

法兰连接尺寸

GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度

GB/T12221-1989

压力试验

GB/T13927-2000;JB/T9092-1999



不锈钢气动蝶阀执行器技术参数



公称通径DN(mm)

DN50~1000mm

执行器型号

GT、AT、AW系列单双作用气动执行器

公称压力(MPa)

PN1.0、1.6、2.5MPa

供气压力

0.4~0.7MPa

阀体形式

直通铸造阀体

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

连接形式

法兰式、对夹式

环境温度

-30~+70℃

阀芯形式

蝶板式

作用形式

单作用执行机构、双作用执行机构

密封填料

柔性石墨、聚四氟乙烯

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

流量特性

近似等百分比、直线性

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。



不锈钢气动蝶阀主要零件材料



零件名称

材料

阀体

铸铁、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

不锈钢与耐高温石棉板组合成多层次

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

填料

O型圈、柔性石墨



不锈钢气动蝶阀性能规范



公称通径DN(mm)

DN50~1200

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

试验压力

强度试验

0.9

1.5

2.4

3.75

密封试验

0.66

1.1

1.76

2.75

低压气密试验

0.5~0.7

适用介质

空气、水、污水、蒸气、煤气、油品等

适用温度

碳钢:-29℃~600℃ 不锈钢:-40℃~600℃



不锈钢气动蝶阀安装尺寸

 不锈钢气动蝶阀

公称通经(DN)

主要尺寸

法兰尺寸

L

L1

H

H1

A

1.0MPa

1.6MPa

2.5MPa

D

D1

n-Фd

D

D1

n-Фd

D

D1

n-Фd

50

108

43

112

625

245

165

125

4-18

165

125

4-18

165

125

4-18

65

112

46

115

625

245

185

145

4-18

185

145

4-18

185

145

8-18

80

114

46

120

645

245

200

160

4-18

200

160

8-18

200

160

8-18

100

127

52

138

675

355

220

180

8-18

220

180

8-18

235

190

8-22

125

140

56

164

715

355

250

210

8-18

250

210

8-18

270

220

8-26

150

140

56

175

800

355

285

240

8-22

285

240

8-22

300

250

8-26

200

152

60

200

850

250

340

295

8-22

340

295

12-22

360

310

12-26

250

165

68

243

925

250

395

350

12-22

405

355

12-26

425

370

12-30

300

178

78

250

1035

450

445

400

12-22

460

410

12-26

485

430

16-30

350

190

78

280

1070

450

505

460

16-22

520

470

12-26

555

490

16-33

400

216

102

305

1190

450

565

515

16-26

580

525

16-26

620

550

16-36

450

222

114

350

1250

650

615

565

20-26

640

585

16-30

670

600

20-36

500

229

127

380

1290

650

670

620

20-26

715

650

20-30

730

660

20-36

600

267

154

445

1455

850

780

725

20-30

840

770

20-33

845

770

20-39

700

292

165

480

1585

850

895

840

24-30

910

840

24-36

960

875

24-42

800

318

190

530

1700

1250

1015

950

24-33

1025

950

24-39

1085

990

24-48

900

330

203

580

1965

1250

1115

1050

28-33

1125

1050

28-39

1185

1090

28-48

1000

410

216

650

2015

1250

1230

1160

28-36

1255

1170

28-42

1320

1210

28-56

1200

470

254

760

2250

1250

1455

1380

32-39

1485

1390

32-48

1530

1420

32-56
