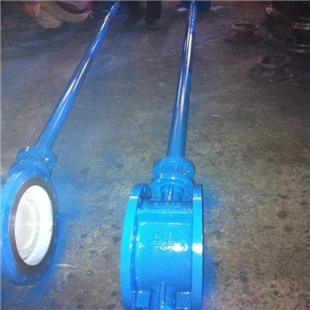

加长杆蝶阀

加长杆蝶阀
  • 所属类别:电动蝶阀
  • 产品型号:d943h
  • 发布时间:2013-12-20
  • 浏览次数:2854
  • 联系电话:0577-67983731
  • 在 线 QQ: 点击这里给我发消息

加长杆蝶阀还广泛用于:化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水等介质的管路上作为调节和截流装置使用.法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000   GB/T9115.1-2000;GB/T9115.2-2000 结构长度:GB/T12221-1989  压力试验:GB/T13927-1992;JB/T9092-1999

加长杆蝶阀特点
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便;
2、本蝶阀采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性;
3、本蝶阀的三维偏心距,经过严格的计算,“U”型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;
4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
5、本蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠;
6、耐高温、耐低温、耐腐蚀性。采用标准设计标准 :GB/T12238-1989
执行机构

加长杆蝶阀CH系列特点:
1.功能强劲:智能型、调节型、开关式。
2.体积小巧:体积仅相当于同类产品的35%左右。
3.使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN 300口径阀门一般采用380VAC电动执行器。国内品牌如瑞基,澳托克,扬州电力,天二通,兰陵等;国外品牌有英国罗托克、法国伯纳德、德国瓯玛、德国西博思()等。



加长杆蝶阀主要技术参数



公称通径

DN(mm)

50~1200

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

4.0

试验压力

强度试验

0.9

1.5

2.4

3.75

6.0

密封试验

0.66

1.1

1.76

2.75

4.4

气密封试验

0.6

0.6

0.6

0.6

0.6

适用介质

水、蒸气、油品、酸类腐蚀性等。

适用温度

碳钢 :-29℃~600℃ 不锈钢-40℃~600℃



加长杆蝶阀主要零件的材质



零件名称

材料

阀体

铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢

密封圈

不锈钢、聚内脂、抗磨材料

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

填料

柔性石墨



加长杆蝶阀尺寸

 加长杆蝶阀

公称通经(DN)

主要尺寸

法兰尺寸和螺栓规格

1.0MPa

1.6MPa

2.5MPa

L

H1

H

D

D1

n-Фd

D

D1

n-Фd

D

D1

n-Фd

50

108

530

112

165

125

4-18

165

125

4-18

165

125

4-18

65

112

530

115

185

145

4-18

185

145

4-18

185

145

8-18

80

114

565

120

200

160

4-18

200

160

8-18

200

160

8-18

100

127

600

138

220

180

8-18

220

180

8-18

235

190

8-22

125

140

640

164

250

210

8-18

250

210

8-18

270

220

8-26

150

140

705

175

285

240

8-22

285

240

8-22

300

250

8-26

200

152

775

200

340

295

8-22

340

295

12-22

360

310

12-26

250

165

945

243

395

350

12-22

405

355

12-26

425

370

12-30

300

178

1070

250

445

400

12-22

460

410

12-26

485

430

16-30

350

190

1140

280

505

460

16-22

520

470

12-26

555

490

16-33

400

216

1210

305

565

515

16-26

580

525

16-26

620

550

16-36

450

222

1335

350

615

565

20-26

640

585

16-30

670

600

20-36

500

229

1415

380

670

620

20-26

715

650

20-30

730

660

20-36

600

267

1605

445

780

725

20-30

840

770

20-33

845

770

20-39

700

292

1844

480

895

840

24-30

910

840

24-36

960

875

24-42

800

318

2040

530

1015

950

24-33

1025

950

24-39

1085

990

24-48

900

330

2255

580

1115

1050

28-33

1125

1050

28-39

1185

1090

28-48

1000

410

2380

650

1230

1160

28-36

1255

1170

28-42

1320

1210

28-56

1200

470

2640

760

1455

1380

32-39

1485

1390

32-48

1530

1420

32-56

1400

530

2886

850

1675

1590

36-42

1685

1590

36-48

1755

1640

36-62

1600

600

3156

1030

1915

1820

40-48

1930

1820

40-56

1975

1860

40-62

1800

670

3421

1230

2115

2020

44-48

2130

2020

44-56

2195

2070

44-70

2000

760

3685

1350

2325

2230

48-48

2345

2230

48-62

2425

2300

48-70

欢迎您访问我们的网站,订货请注明加长杆蝶阀的型号,电动开关阀数量,电动开关阀材质,等技术参数
