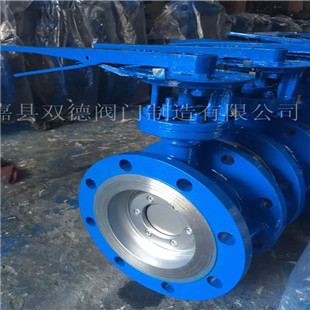

双法兰手动硬密封蝶阀

所属类别：手动蝶阀
产品型号：d43h
发布时间：2013-12-21
浏览次数：3902
联系电话：0577-67983731
在线 QQ：

双法兰手动硬密封蝶阀广泛用于治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长。
双法兰手动硬密封蝶阀特点

１、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
２、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
３、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
４、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
５、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
６、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

２、

双法兰手动硬密封蝶阀主要技术参数

公称通径	DN（mm）	50～150
公称压力	PN（MPa）	1.0	1.6	2.5
试验压力	强度试验	1.5	2.4	3.75
	密封试验	1.1	1.76	2.75
	气密封试验	0.6	0.6	0.6
适用介质	水、蒸汽、油品、酸类腐蚀性等。
适用温度	-40℃～600℃

双法兰手动硬密封蝶阀主要零部件材料

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

双法兰手动硬密封蝶阀采用标准

制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92
制造标准	JB/T 8527-97
法兰标准	GB9113-2000

D73H-10/16/25/双法兰手动硬密封蝶阀、聚四氟密封蝶阀主要外形连接尺寸

双法兰手动蝶阀

公称通径		结构长度标准值	外形尺寸（参考值）			法兰尺寸和螺栓孔尺寸（标准值)									参考重量
公称通径		结构长度标准值	外形尺寸（参考值）			1.0MPa			1.6MPa			2.5MPa			参考重量
毫米	英寸	L	L2	H	H1	D1	Z-d	a	D1	Z-d	a	D1	Z-d	a	(kg)
50	2	43	265	330	250	125	4-18	90°	125	4-18	90°	125	4-18	90°	8
65	21/2	46	265	362	267	145	4-18	90°	145	4-18	90°	145	4-18	90°	9
80	3	49	320	375	275	160	8-18	45°	160	8-18	45°	160	8-18	45°	11
100	4	56	320	410	295	180	8-18	45°	180	8-18	45°	190	8-22	45°	13
125	5	64	340	425	305	210	8-18	45°	210	8-18	45°	220	8-26	45°	22
150	6	70	390	465	320	240	8-22	45°	240	8-22	45°	250	8-26	45°	24

D43H-10/16/25型法兰式弹性硬密封、聚四氟密封蝶阀双法兰手动硬密封蝶阀主要外形连接寸

公称通径		结构长度标准值	外形尺寸（参考值）			法兰尺寸和螺栓孔尺寸（标准值)												参考重量
公称通径		结构长度标准值	外形尺寸（参考值）			1.0MPa				1.6MPa				2.5MPa				参考重量
毫米	英寸	L	L2	H	H1	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d	(kg)
50	2	108	265	325	240	165	125	99	4-18	165	125	99	4-18	165	125	99	4-18	14
65	21/2	112	265	340	250	185	145	118	4-18	185	145	118	4-18	185	145	118	4-18	17
80	3	114	320	355	255	200	160	132	8-18	200	160	132	8-18	200	160	132	8-18	20
100	4	127	320	400	275	220	180	156	8-18	220	180	156	8-18	235	190	156	8-22	22
125	5	140	340	435	300	250	210	184	8-18	250	210	184	8-18	270	220	184	8-26	37
150	6	140	390	455	310	285	240	211	8-22	285	240	211	8-22	300	250	211	8-26	43

双法兰手动硬密封蝶阀相关产品：d373h涡轮蝶阀，d673h气动对夹蝶阀.d973h电动对夹蝶阀
