d341x蝶阀

d341x蝶阀
  • 所属类别:软密封蝶阀
  • 产品型号:d341x
  • 发布时间:2013-12-23
  • 浏览次数:1949
  • 联系电话:0577-67983731
  • 在 线 QQ: 点击这里给我发消息

d341x蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

,

d341x蝶阀标准

设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999



d341x蝶阀主要技术参数



公称通径

DNmm

502000

50500

公称压力

PNMPa

0.6

1.0

1.6

2.5

4.0

试验压力

强度试验

0.9

1.5

2.4

3.75

6.0

密封试验

0.66

1.1

1.76

2.75

4.4

气密封试验

0.6

0.6

0.6

0.6

0.6

适用温度

碳钢:-29℃425℃ 不锈钢-40℃600℃

适用介质

空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等

驱动形式

蜗杆蜗轮传动、气传动、电传动



d341x蝶阀主要零件材质



零件名称

材料

阀体

铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢

密封圈

不锈钢、聚内脂、抗磨材料

阀杆

2Cr131Cr13不锈钢、铬钼钢

填料

柔性石墨



d341x蝶阀材料选用和适用温度



材料品种

氯丁橡胶

丁晴橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

代号

Xor J

XAor JA

XBor JB

XCJCor F

XDor JD

XEor JE

耐最高温度

82℃

93℃

150℃

232℃

250℃

204℃

耐最低温度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

适用工作温度

≤65℃

≤80℃

≤120℃

≤200℃

≤200℃

≤180℃

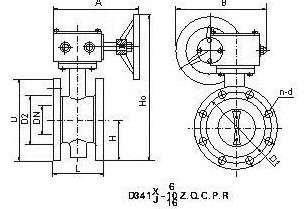

D41 X - 6 Z.Q.C.P.R系列连接尺寸

10

J 16 d341x蝶阀



公称通径

结构长度
(标准值)

外形尺寸
(参考值)

连接尺寸(标准值)

参考重量
kg

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

108

82.5

238

270

65

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

8.5

65

21/2

112

92.5

258

270

65

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

9.5

80

3

114

100

278

270

65

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

11

100

4

127

110

293

270

65

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

15

125

5

140

125

309

310

65

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

21

150

6

140

142.5

336

310

65

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

24





D341

X

-

6

Z.Q.C.P.R系列连接尺寸

10

J

16





公称
通径 mm

长度

外形尺寸
(参考值)

连接尺寸 (标准值)

重量
kg

0.6MPa

1.0MPa

1.6MPa

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

108

63

306

180

200

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

13

65

112

70

321

180

200

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

14

80

114

83

346

180

200

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

15.5

100

127

105

387

180

200

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

19.5

125

140

115

411

180

200

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

25.5

150

140

137

447

270

280

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

28.5

200

152

164

572

270

280

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

48

250

250

206

646

270

280

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

69

300

270

230

738

380

420

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

91

350

290

248

761

380

420

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

110

400

310

289

877

450

470

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

140

450

330

320

938

480

490

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

180

500

350

343

993

480

490

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

215

600

390

413

1131

480

490

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

290

700

430

478

1476

640

660

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

560

800

470

525

1533

640

660

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

910

900

510

585

1655

750

860

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

1500

1000

550

640

1765

850

900

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

1750

1200

630

755

1995

850

900

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48

2180

1400

710

910

2310

1000

925

1630

1560

1510

36-36

1675

1590

1530

36-42

1685

1590

1530

36-48

2400

1600

790

1030

2595

1000

925

1830

1760

1710

40-36

1915

1820

1750

40-48

1930

1820

1750

40-56

2870

1800

870

1140

2810

1100

980

2045

1970

1918

44-39

2115

2020

1950

44-48

2130

2020

1950

44-56

3380

2000

950

1250

3100

1100

980

2265

2180

2125

48-42

2325

2230

2150

48-48

2345

2230

2150

48-62

4010
