碳钢衬胶蝶阀

碳钢衬胶蝶阀
  • 所属类别：衬胶蝶阀
  • 产品型号：D371J
  • 发布时间：2014-03-11
  • 浏览次数：2236
  • 联系电话：0577-67983731
  • 在 线 QQ： 点击这里给我发消息

D371J蜗轮碳钢衬胶蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质的作用。双德碳钢衬胶蝶阀其主要特点为：设计新颖、合理、结构独特，重量轻，启闭迅速；操力矩小，操作方便，省力灵巧；可以任何位置安装、维修方便；密封件可以更换、密封性能可靠达到双向密封零泄漏；密封材料耐老化、耐腐蚀、使用寿命长等特点。双德可生产以下规格和型号蜗轮传动双德对夹式衬胶蝶阀有：D371J-10、D371J-16、D371J-10C、D371J-16C、D371J-10P、D371J-16P  DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1200

碳钢衬胶蝶阀特点：

1小型轻便，容易拆装及维修，并可在任意位置安装

2.结构简单，紧凑，90度回转开启迅速。

3.操作扭拒小，省力轻巧。

4.流量特征超于直线，调节性能好。

5.开启试验次数多达数万次，寿命长

6.达到完全密封，气体式样泄漏为零

碳钢衬胶蝶阀全衬胶蝶阀标准

设计与制造：GB12238
结构长度：GB12221（Series 20）
法兰连接尺寸：GB4216



碳钢衬胶蝶阀用途：
密封圈材料代号 适用温度 适用介质
NR ≤85℃ 水、空气、酸碱类
CR ≤85℃ 水、煤气、酸碱类
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸气、一般酸碱类
FKM ≤150℃ 水、蒸气、强酸碱类



D371J蜗轮碳钢衬胶蝶阀主要零部件材料表



阀体

铸铁、球墨铸铁、碳钢、不锈钢

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

阀座密封圈

天然胶NR、氯丁胶CR、丁胶NBR、三元乙丙胶EPDM、氟橡胶FKM

蜗轮装置

组合件

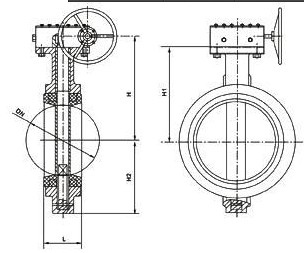

D371J蜗轮对夹式碳钢衬胶蝶阀衬胶蝶阀主要外形和连接尺寸及重量表

碳钢衬胶蝶阀



公称

通径

公称

压力

工作

压力

L

D

D1

n-Φd

H1

H2

Do

H3

A

B

质量

(KG)

40

1.0MPa

1.0MPa

33

150

110

4-18

55

100

150

62

164

125

6

50

43

165

125

4-18

64

120

150

62

164

125

7

65

46

185

145

4-18

80

120

208

62

164

125

10

80

46

200

160

8-18

112

130

260

62

164

125

11

100

52

220

180

8-18

90

140

275

62

164

125

12

125

56

250

210

8-18

112

160

350

106

289

200

18

150

56

285

240

8-22

135

175

350

106

289

200

29

200

60

340

295

8-22

160

210

240

106

289

200

34.5

250

0.6MPa

68

395

350

12-22

206

235

240

106

289

200

44

300

78

445

400

12-22

232

273

320

112

370

253

64.5

350

78

505

450

16-22

263

310

320

112

370

253

75.5

400

102

565

515

16-26

295

340

400

270

562

280

156

450

114

615

565

20-26

327

370

400

270

562

280

171.5

500

127

670

620

20-26

358

399

400

270

562

280

206.5

550

0.4MPa

140

730

675

20-30

384

430

400

270

562

280

215

600

154

780

725

20-30

474

460

500

270

562

280

283

700

165

895

840

24-30

486

510

500

125

503

443

426

800

190

1015

950

24-33

591

672

500

200

513

531

550

900

203

1115

1050

28-33



500

200

513

531

1070

1000

216

1230

1160

28-36

721

800

550

273

713

815

1296
