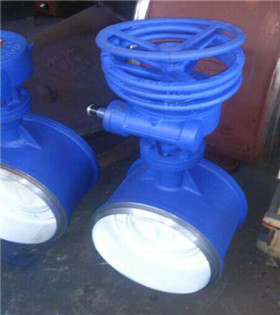

手动焊接蝶阀

手动焊接蝶阀
  • 所属类别:焊接硬密封蝶阀
  • 产品型号:d36h
  • 发布时间:2014-10-18
  • 浏览次数:2357
  • 联系电话:0577-67983731
  • 在 线 QQ: 点击这里给我发消息

一、产品概述:

手动焊接蝶阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀具有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。双德阀门引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀蜗轮对悍式蝶阀特点:

1、采用三偏心蝶阀堪称顶尖过程阀门,此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。

2、由于采用焊接结构,使阀门与管道平面达到永久性的零泄漏。

3、此阀无法兰,对管道和保温包扎带来了很大的方便和美观。



二、手动焊接蝶阀性能规范

阀体材料:碳钢、不锈钢、铬钼钡钢等
蝶板材料:碳钢,不锈钢、铬钼钡钢等
阀杆:不锈钢、密封圈、不锈钢
适用温度:-29℃~425
适用介质:淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等。



三、用途及特点

1、  采用三偏心多层次密封结构。此设计使阀门用于高温高压工况。
2、  由于采用焊接结构,使阀门与管道连接达到永久性的零泄漏。
3、  此阀无法兰,对管道和保温包扎带来很大方便且美观。



四、标准

焊接尺寸:GB12224ANSIB16.25DIN2559
结构长度:本厂标准
压力试验:GB/T13927-92API598-94


五、D363HW手动焊接蝶阀系列外形尺寸(CIPR



公称压力(Mpa)

通径(mm)

L

Dn

D1

H1

H2

H

D0

近似重量(kg)

0.6

1000

550

1028

992

1053

757

1228

450

1460

1200

630

1228

1192

1162

851

1336

450

1590

1400

710

1428

1392

1310

876

1436

450

2185

1600

790

1628

1592

1436

1095

1584

450

3210

1800

870

1828

1792

1579

1214

1703

600

1090

2000

950

2028

1992

1723

1332

1814

600

5610

1

600

390

636

602

606

499

684

500

465

700

430

726

692

738

566

894

350

680

800

470

826

792

8041

632

657

350

810

900

510

926

892

989

693

1163

350

860

100

550

1028

992

1056

757

1228

450

1625

1200

630

1228

1192

1162

851

1336

450

1770

1400

710

1428

1392

1310

876

1436

450

2425

1600

790

1628

1592

1436

1095

1584

450

3560

1800

870

1828

1792

1579

1214

1703

600

4545

2000

950

2028

1992

1723

1332

1714

600

6230

1.6

80

180

90

78

186

90

230

160

27

100

190

110

96

195

110

239

160

34

125

200

135

121

208

113

252

160

41

150

210

161

146

240

130

284

160

43

200

230

222

202

260

205

307

160

81

250

250

278

254

295

235

337

200

102

300

270

330

303

340

275

392

200

132

350

290

382

351

383

309

435

250

193

400

310

432

398

427

346

481

300

164

450

330

484

450

467

392

521

400

238

500

350

535

501

499

427

568

400

302

600

390

636

602

618

509

689

500

457

700

430

726

692

745

572

903

350

810

800

470

826

792

809

638

967

350

1093

900

510

926

892

999

700

1175

450

1410

1000

550

1028

992

1064

765

1240

450

1870

1200

630

1228

1192

174

860

1350

450

2082

1400

710

1428

1392

1324

986

1450

600

2850

1600

790

1628

1592

1450

1106

1600

600

4235

1800

870

1828

1792

1595

1226

1720

600

5346

2000

950

2028

1992

1740

1345

1960

600

7328

2.5

80

180

90

78

186

90

230

160

38

100

190

110

96

201

106

245

160

40

125

200

135

121

211

122

255

160

60

150

210

161

146

243

136

287

160

65

200

230

222

202

270

215

312

200

85

250

250

278

254

302

247

344

200

435

300

270

330

303

358

288

410

250

175

350

290

382

351

421

333

453

350

195

400

310

432

398

434

359

488

400

295

450

330

484

450

473

405

542

450

350

500

350

535

500

551

444

631

500

510

600

390

636

600

674

521

832

350

625

700

430

726

690

758

586

910

350

925

800

470

826

790

723

659

981

350

1260

900

510

926

890

884

720

1042

450

1760

1000

550

1028

990

942

780

11014

450

1940

1200

630

1228

1190

1054

889

1212

600

2810

1400

710

1428

1390

1162

1000

1322

600

3500

4.0

80

180

90

78

242

108

286

160

35

100

190

110

96

204

108

248

160

38

125

200

135

120

214

120

258

160

50

150

210

161

145

259

135

301

200

45

200

230

222

200

276

202

318

200

100

250

250

278

252

313

235

365

250

135

300

270

330

301

363

280

415

300

260

350

290

382

351

406

315

458

400

240

400

310

432

398

441

355

510

450

320

450

330

484

448

523

370

591

500

500

500

350

584

495

597

420

710

350

550

600

390

636

595

662

490

770

350

900

六、手动焊接蝶阀维护使用及安装说明:



1、本阀门安装前,应将管道及阀门清洗干净,密封面处不得有划伤痕和污物,以免产生内漏或减少产品的使用寿命。



2、安装时须仔细核对卡箍连接型号是否一致,卡箍与该阀连接处应安装专用密封圈,使该阀与管道连接密封可靠。



3、该阀安装完成通入压力介质时,转动手柄90°检查内外密封,如无渗漏现象,即可投入正常使用。



4、使用过程中如发现蝶阀关闭时,内部仍有渗漏现象,须更换密封圈,重新正确安装后再投入使用。该蝶阀一般用于接通及断开介质,也可以用于调节。



很荣幸为您推荐双德阀门焊接蝶阀系列产品有:双向焊接硬密封蝶阀焊接式硬密封蝶阀焊接蝶阀双向焊接蝶阀三偏心焊接蝶阀硬密封焊接蝶阀,手动焊接蝶阀等。双德阀门有限公司的重点产品之一,如果您有什么需求或建议的话请联系我们
