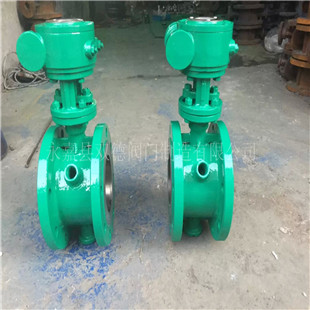

保温夹套蝶阀

所属类别：保温蝶阀
产品型号：bd343h
发布时间：2014-10-20
浏览次数：4510
联系电话：0577-67983731
在线 QQ：

一、产品概述：

双德生产的保温蝶阀,焊接保温蝶阀,电动保温蝶阀,手动焊接保温蝶阀,保温夹套蝶阀,气动保温蝶阀,风管电动保温蝶阀,风管电动保温阀广泛适用于电力、石化、冶金、给排水系统、蒸汽系统、煤气系统及高温空气系统等管路系统上作启闭或调节介质流量之用。BD343H法兰式保温蝶阀适用介质:酸/碱/盐/水/蒸气/煤气/油品等。法兰式保温蝶阀广泛应用于石油/化工/化肥/冶炼/电力/水力/建筑/酿酒/造纸/医药等行业。

二、保温夹套蝶阀特点：

1、采用三维偏心结构，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能及密封副磨损补偿性。

2、密封圈为软硬层叠式金属片，具有金属密封和弹性密封的双重优点。

3、密封面采用堆司太立硬质合金，密封耐磨损，使用寿命长。

4、选用不同材料，无论在低温和高温、高压情况下，均具有优良的密封性能，而可以制造成双向密封型。

5、可根据用户要求提供多种传动装置．

6、电动蝶阀可现场手动或远距离集中控制，且能满足计算机程控艺需要。

三、保温夹套蝶阀结构尺寸：

公称通径 DN（mm）		结构长度（标准值）		外形尺寸（参考值）										连接尺寸（标准值）						48-48参考重量 D1341H （kg）
公称通径 DN（mm）		L		H	BDd343H			BDd643H			BDd943H			PN0.6MPa			PN1.6MPa
毫米mm	英寸inch	短Brief	长Long	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22	47
200	8	152	230	200	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	365	350	12-22	95
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	440	395	12-22	445	400	12-22	124
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-22	260
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	16-26	338
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-26	540
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	20-30	580
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-30	845
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	24-33	1050
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-33	1500
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	28-36	2000
1400	56	530	710	850	2435	1000	925				2886			1630	1560	36-36	1675	1590	32-39	3000
1600	64	600	790	1030	2780	1000	925				3156			1830	1760	40-36	1915	1820	36-42	4700
1800	72	670	870	1230	3020	1100	980				3421			2045	1970	44-39	2115	2020	40-48	6500
2000	80	760	950	1350	3270	1100	980				3685			2265	2180	48-42	2325	2230	44-48	8700

BDd

3
6
9

43H-

6
25

C.P.R.V系列法兰式多层次金属硬密封保温蝶阀

公称通径 DN（mm）		结构长度（标准值）		外形尺寸（参考值）										连接尺寸（标准值）						48-48参考重量 D1341H （kg）
公称通径 DN（mm）		L		H	BDd343H			BDd643H			BDd943H			PN0.6MPa			PN1.6MPa
毫米mm	英寸inch	短Brief	长Long	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	165	125	4-14	165	125	4-18	19
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	185	145	4-14	185	145	8-18	22
80	3	114	180	120	380	180	200	645	245	72	565	250	255	200	160	4-18	200	160	8-18	25
100	4	127	190	138	420	180	200	675	355	92	600	250	255	220	180	4-18	235	190	8-22	28
125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26	43
150	6	140	210	175	555	270	280	800	355	92	705	300	315	285	240	8-18	300	250	8-26	50
200	8	152	230	200	760	400	425	850	250	170	775	300	315	340	295	8-18	360	310	12-26	64
250	10	165	250	243	830	400	425	925	250	170	945	300	315	405	355	12-18	425	370	12-30	99
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	460	410	12-22	485	430	16-30	130
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	520	470	12-22	555	490	16-33	188
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	580	525	16-22	620	550	16-36	270
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	640	585	16-22	670	600	20-36	350
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	715	650	20-22	730	660	20-36	375
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	840	770	20-26	845	770	20-39	560
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	910	840	24-26	960	875	24-42	610
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	1025	950	24-30	1085	990	24-48	880
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1125	1050	24-30	1185	1090	28-48	1100
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1255	1170	28-30	1320	1210	28-56	1600
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1485	1390	32-33	1530	1420	32-56	2150
1400	56	530	710	850	2435	1000	925				2886			1685	1590	36-36	1755	1640	36-62	3200
1600	64	600	790	1030	2780	1000	925				3156			1930	1820	40-36	1975	1830	40-62	5000
1800	72	670	870	1230	3020	1100	980				3421			2130	2020	44-39	2195	2070	44-70	6800
2000	80	760	950	1350	3270	1100	980				3685			2345	2230	48-42	2425	2300	48-70	9100

注：Dd-代表多层次密封结构

BD43H保温夹套蝶阀是在金属硬密封蝶阀的阀体上焊装夹套,并设有连接口,可以注入蒸汽或其它保温介质,确保经过阀体内的易结晶或粘稠的介质顺畅通过。
