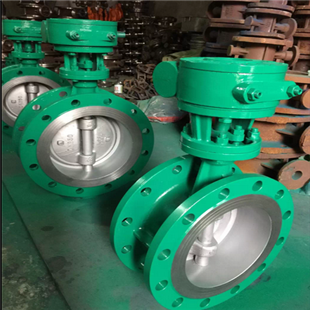

高炉煤气蝶阀

高炉煤气蝶阀
  • 所属类别:煤气蝶阀
  • 产品型号:d643x
  • 发布时间:2013-11-12
  • 浏览次数:3570
  • 联系电话:0577-67983731
  • 在 线 QQ: 点击这里给我发消息

高炉煤气蝶阀概述

煤气蝶阀作为气体介质调节流量或切断装置。特点之一是采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。煤气蝶阀广泛用于冶金、化工、建材、电站、玻璃食品、医药、化工、石油、电力、轻纺、造纸给排水等生产过程介质温度≤80~120℃公称压力为0.1Mpa的管道上,通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置

高炉煤气蝶阀结构特点

1.采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便

2.内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响

3、设计新颖、合理、结构独特,重量轻,启闭迅速。

4、操力矩小,操作方便,省力灵巧。

5、可以任何位置安装,维修方便。

6、密封件可以更换,密封性能可靠达到双向密封零泄漏。

7、密封材料耐老化、耐弱腐蚀,使用寿命长等特点。

 高炉煤气蝶阀主要设计标准



设计标准

GB/T2238-1989

法兰连接尺寸

GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度

GB/T12221-1989

压力试验

GB/T13927-2000;JB/T9092-1999

高炉煤气蝶阀主要性能规范

公称通径DN(mm)

DN50~1200

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

试验压力

强度试验

0.9

1.5

2.4

3.75

密封试验

0.66

1.1

1.76

2.75

低压气密试验

0.5~0.7

适用介质

空气、水、污水、蒸气、煤气、油品等

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。



 高炉煤气蝶阀主要零件材料

零件名称

材料

阀体

球墨铸钢、铸钢、合金钢、不锈钢

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟、不锈钢

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨
